Gerbang Bus Industri Seri LW
Spesifikasi lengkap dan panduan aplikasi untuk gateway bus 485-ke-industri, termasuk seri PROFINET, EtherCAT, dan ModbusTCP.

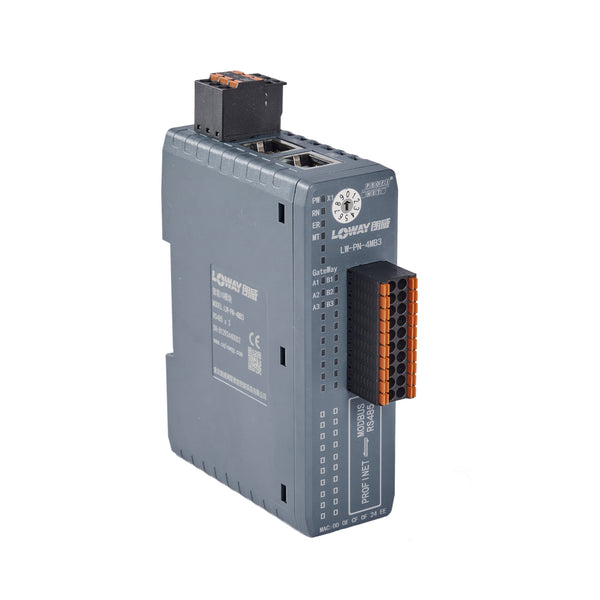

LW-PN-4MB3
3 SaluranGateway RS485-ke-PROFINET 3 saluran, memungkinkan konversi protokol Modbus RTU ke PROFINET.
- 3 saluran RS485 independen
- Mendukung 64 perintah Modbus
- Dukungan protokol PROFINET RT
LW-PN-4MB6
6 SaluranGateway RS485-ke-PROFINET 6-saluran, memungkinkan konversi protokol Modbus RTU ke PROFINET.
- 6 saluran RS485 independen
- Mendukung 64 perintah Modbus
- Dukungan protokol PROFINET RT
LW-PN-4MB12
12 SaluranGateway RS485-ke-PROFINET 12-saluran, memungkinkan konversi protokol Modbus RTU ke PROFINET.
- 12 saluran RS485 independen
- Mendukung 64 perintah Modbus
- Dukungan protokol PROFINET RT
LW-EC-4MB3
3 SaluranGateway RS485-ke-EtherCAT 3 saluran, memungkinkan konversi protokol Modbus RTU ke EtherCAT.
- 3 saluran RS485 independen
- Mendukung 64 perintah Modbus
- Dukungan protokol slave EtherCAT
LW-EC-4MB6
6 SaluranGateway RS485-ke-EtherCAT 6-saluran, memungkinkan konversi protokol Modbus RTU ke EtherCAT.
- 6 saluran RS485 independen
- Mendukung 64 perintah Modbus
- Dukungan protokol slave EtherCAT
LW-EC-4MB12
12 SaluranGateway RS485-ke-EtherCAT 12-saluran, memungkinkan konversi protokol Modbus RTU ke EtherCAT.
- 12 saluran RS485 independen
- Mendukung 64 perintah Modbus
- Dukungan protokol slave EtherCAT

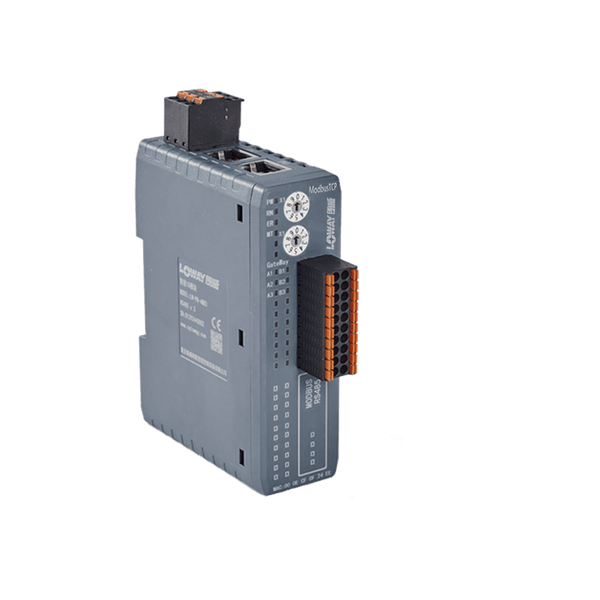

LW-MT-4MB3
3 SaluranGateway RS485-ke-ModbusTCP 3 saluran, memungkinkan konversi protokol Modbus RTU ke ModbusTCP.
- 3 saluran RS485 independen
- Mendukung 64 perintah Modbus
- Protokol server ModbusTCP
LW-MT-4MB6
6 SaluranGateway RS485-ke-ModbusTCP 6-saluran, memungkinkan konversi protokol Modbus RTU ke ModbusTCP.
- 6 saluran RS485 independen
- Mendukung 64 perintah Modbus
- Protokol server ModbusTCP
LW-MT-4MB12
12 SaluranGateway RS485-ke-ModbusTCP 12-saluran, memungkinkan konversi protokol Modbus RTU ke ModbusTCP.
- 12 saluran RS485 independen
- Mendukung 64 perintah Modbus
- Protokol server ModbusTCP
⚙️ Spesifikasi Teknis
| Parameter | 4MB3 | 4MB6 | 4MB12 |
|---|---|---|---|
| Jumlah Saluran RS485 Independen | 3 Saluran | 6 Saluran | 12 Saluran |
| Dukungan Perintah Modbus | 64 perintah, mendukung kode fungsi: 01H, 02H, 03H, 04H, 05H, 06H, 0FH, 10H | ||
| Catu Daya Operasi | DC 24V (12-30V) | ||
| Konsumsi Daya | ≤3W | ≤4W | ≤6W |
| Parameter | Seri PROFINET | Seri EtherCAT | Seri ModbusTCP |
|---|---|---|---|
| Dukungan Protokol | PROFINET Slave, Kepatuhan Kelas C | Budak EtherCAT | Server ModbusTCP, Port 502 |
| Antarmuka | 2×RJ45 (100Mbps, Switch Terintegrasi) | 2×RJ45 (100Mbps) | 2×RJ45 (100Mbps) |
| Kecepatan Komunikasi RS485 | 300bps~115200bps (Dapat dikonfigurasi) | ||
| Isolasi Listrik | Perlindungan Isolasi 2500V | ||
| Parameter | Spesifikasi |
|---|---|
| Dimensi (P×L×T) | 93mm×32mm×122mm |
| Berat | Sekitar 150g |
| Kelas Perlindungan | IP20 |
| Suhu Operasional | -10℃~70℃ |
| Suhu Penyimpanan | -20℃~80℃ |
| Kelembaban Relatif | 95% (Tidak mengembun) |
| Sertifikasi | CE |
📖 Panduan Pengguna
Instalasi Perangkat Keras
Pasang gateway pada rel DIN standar 35mm, pastikan pemasangan yang aman untuk menghindari dampak getaran. Pasang jauh dari sumber interferensi elektromagnetik yang kuat seperti inverter dan motor.
Koneksi Daya
Hubungkan gateway dengan daya DC 24V (mendukung rentang 12-30V). Pastikan polaritas koneksi benar—polaritas terbalik dapat merusak perangkat.
- Kabel Coklat: DC+ (24V)
- Kabel Biru: DC- (0V)
- Kabel Kuning-Hijau: Ground (Opsional)
Koneksi Jaringan
Hubungkan port Ethernet gateway ke switch industri atau PLC menggunakan kabel Ethernet. Untuk seri PROFINET, kabel Ethernet industri berpelindung direkomendasikan.
Seri PROFINET
2 port Ethernet RJ45, mendukung koneksi daisy chain (tidak memerlukan switch tambahan)
Seri EtherCAT
2 port Ethernet RJ45, mendukung cascading Input/Output.
Seri ModbusTCP
2 port Ethernet RJ45, mendukung perluasan jaringan.
Koneksi Perangkat RS485
Hubungkan perangkat Modbus RTU ke antarmuka RS485 gateway. Setiap saluran dapat menghubungkan satu atau beberapa perangkat slave Modbus (pastikan alamatnya unik).
- A+: Hubungkan ke terminal A/+ perangkat
- B-: Hubungkan ke terminal B/- perangkat
- GND: Hubungkan ke ground perangkat (direkomendasikan untuk perlindungan anti-interferensi yang lebih baik)
Langkah-langkah Konfigurasi Umum
Hubungkan PC Konfigurasi
Hubungkan PC ke port Ethernet gateway melalui kabel. Atur alamat IP PC ke subnet yang sama dengan IP default gateway (IP Default: 192.168.1.100).
Konfigurasi Parameter RS485
Konfigurasikan parameter komunikasi (baud rate, bit data, bit stop, paritas) untuk setiap saluran RS485—pastikan konsistensi dengan perangkat Modbus yang terhubung.
Konfigurasi Spesifik Seri
Konfigurasi Seri PROFINET
- Impor file GSDML ke dalam perangkat lunak pemrograman PLC (misalnya, TIA Portal)
- Tetapkan pemetaan antara perintah Modbus dan variabel PROFINET dalam perangkat lunak konfigurasi.
- Unduh konfigurasi ke gateway dan mulai ulang untuk aktivasi.
Konfigurasi Seri EtherCAT
- Instal perangkat lunak LW-EC-Config dan file deskripsi XML.
- Pindai dan tambahkan perangkat slave di perangkat lunak master EtherCAT (misalnya, TwinCAT)
- Konfigurasikan set perintah Modbus RTU dan buat pemetaan dengan data proses EtherCAT.
- Simpan konfigurasi dan unduh ke gateway.
Konfigurasi Seri ModbusTCP
- Konfigurasi melalui perangkat lunak LW-MT-Config
- Atur parameter server ModbusTCP
- Konfigurasikan parameter perangkat slave Modbus RTU dan tabel pemetaan data.
Indikator LED Status
LED Daya (PW)
- Tetap Menyala: Daya normal
- Mati: Tidak ada daya atau kerusakan perangkat
LED Jaringan (PN)
- Stabil: Koneksi jaringan normal
- Berkedip: Transmisi data sedang berlangsung
- Mati: Tidak ada koneksi jaringan
Jalankan LED (RN)
- Menyala Terus: Perangkat beroperasi normal
- Berkedip: Perangkat sedang memulai atau terjadi kesalahan
Panduan Pemecahan Masalah Umum
Tidak dapat mengakses antarmuka konfigurasi.
- Periksa apakah IP PC berada dalam subnet yang sama dengan gateway.
- Periksa sambungan kabel; coba ganti kabel Ethernet.
PROFINET/EtherCAT Master Tidak Dapat Mendeteksi Perangkat
- Periksa koneksi jaringan dan pengaturan IP.
- Pastikan file deskripsi perangkat GSDML/XML terpasang dengan benar.
- Periksa versi firmware gateway; perbarui ke versi terbaru jika perlu.
Komunikasi RS485 Tidak Normal
- Periksa apakah kabel A/B terbalik; gunakan kabel berkode warna standar.
- Pastikan kecepatan baud, paritas, dan parameter lainnya sesuai dengan perangkat.
- Periksa apakah resistor terminasi diperlukan (untuk komunikasi jarak jauh)
📍 Skenario Aplikasi
Seri PROFINET
- Integrasi dengan PLC Siemens S7-200SMART/S7-1200/S7-1500
- Koneksi ke master PROFINET (Bosch Rexroth, Phoenix Contact, dll.)
- Integrasi sistem dengan robot CODESYS, KUKA/ABB
Seri EtherCAT
- Integrasi dengan master EtherCAT (Beckhoff, Omron, Keyence, dll.)
- Sistem kontrol EtherCAT domestik (Inovance, Invt, dll.)
- Skenario kontrol presisi tinggi (misalnya, jaringan penggerak servo)
Seri ModbusTCP
- Integrasi dengan sistem PLC (Siemens, Schneider, Mitsubishi, dll.)
- Perangkat lunak SCADA (WINCC, Intouch, KingView, dll.)
- Agregasi data untuk gateway IoT industri
⭐ Fitur Produk
Fitur Seri PROFINET
-
✓Berdasarkan chip khusus Renesas PROFINET (implementasi protokol non-perangkat lunak)
-
✓Mendukung "output nilai pengganti" ketika CPU dalam keadaan STOP.
-
✓Konfigurasi mudah melalui file GSDML
Fitur Seri EtherCAT
-
✓Umpan balik status komunikasi perintah secara real-time untuk memudahkan pemecahan masalah.
-
✓Mendukung impor/ekspor perintah secara massal untuk konfigurasi yang efisien.
Fitur Seri ModbusTCP
-
✓Kompatibel dengan klien ModbusTCP arus utama (tidak memerlukan driver khusus)
-
✓Saklar DIP + pengaturan IP ganda perangkat lunak untuk lingkungan jaringan yang berbeda
Fitur Umum
-
✓Konfigurasi independen untuk setiap saluran RS485 (tidak ada interferensi parameter)
-
✓Isolasi listrik 2500V untuk kemampuan anti-interferensi yang kuat.
-
✓Pemasangan rel DIN standar 35mm (cocok untuk lingkungan industri)
